Construction d'un Iggy
Les accessoires
(MAJ le 20/05/2015)La dérive, La ligne de vie, Les cale-pieds, Les trappes, Le siège.
_La dérive

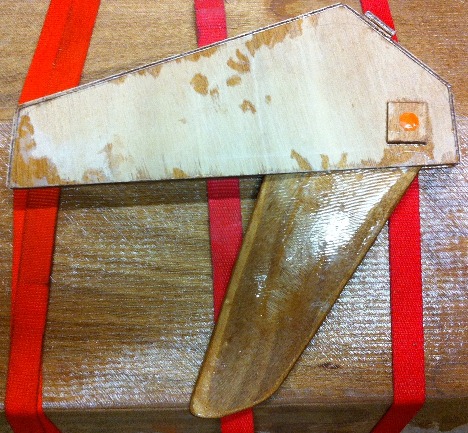

Les utilisateurs de ce bateau très maniable, conseille l'ajout d'une dérive. Elle sera pivotante.

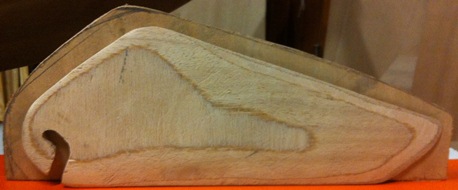

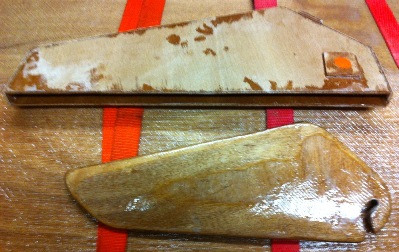

Elle est découpée en CP marin 12 mm puis stratifiée (162gr). Le boitier est en cp 3mm stratifié (162gr) à l'intèrieur pour l'étanchéifier. L'axe est en téflon 8mm
L'aileron est amovible.
Longueur totale : 32 cm
Longueur utile : 27cm, aileron sorti à 40°.
Largeur : 10cm.
L'étanchéité du boitier est testé. c'est ok.
Retour haut de page
_La ligne de vie
Pour réaliser les trous de passage de la ligne de vie (5mm), il faut :

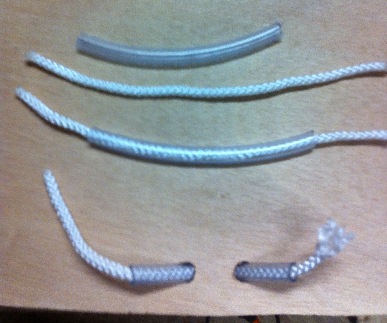

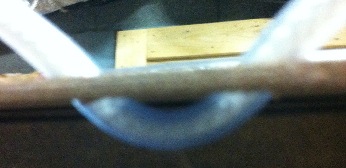

Un tuyau de 8mm (type tuyau de système d'arrosage), découpé en morceau de 8, 10 cm.
Un boot pour remplir ce tuyau afin qu'il ne s'écrase pas.

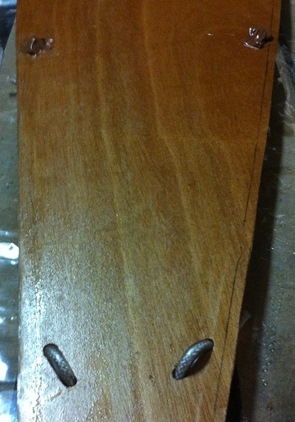

Percer le CP en biais dans le sens du passage de la ligne. Les trous sont espacés de 3 cm.
Mettre les tuyaux dans les trous, puis les coller avec du joints congés et les stratifier.
Une fois sec, retirer les tuyaux (Les tourner pour que cela se décolle).
Retour haut de page
_Les cale-pieds
J'ai décidé de me lancer dans la construction de cale-pieds. Bien que la solution d'utiliser une mousse m'a tentée. Je ne sais pas si cela sera bien solide, mais je me lance.

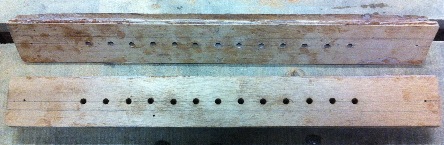

Le principe est de le faire coulisser sur un rail et de la bloquer en position à l’aide d’une sardine (camping,l'idée de la sardine est celle d'un membre du CKT). Le rail mesure 37cm, réglable sur 24cm par pas de 2cm

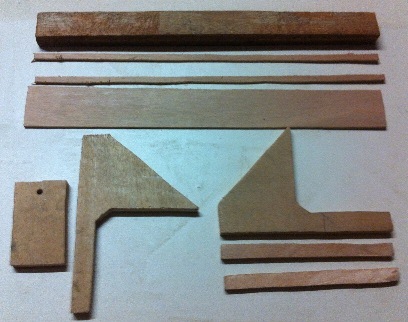

Voici les pièces nécessaires :

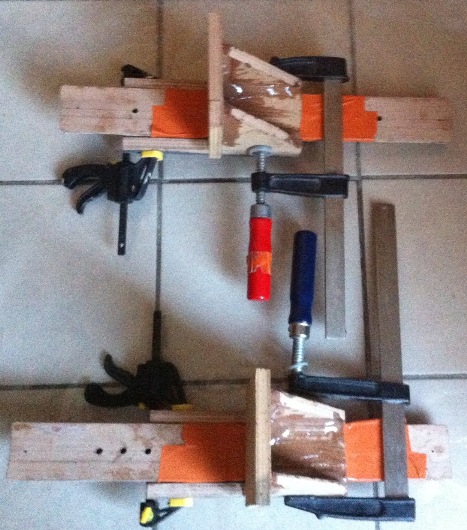

La difficulté est de bien ajuster toutes les pièces.

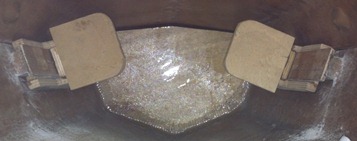

Le Rail est maintenant collé. Voila le rendu avec le pont juste posé
Retour haut de page
_Les Trappes.

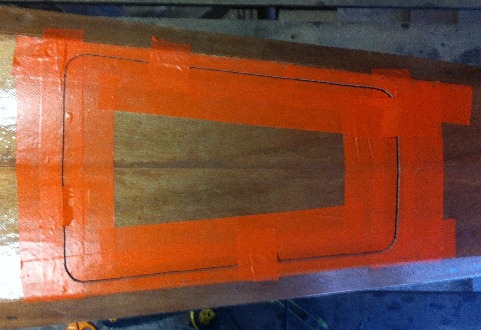

Pour découper les trappes, il faut :
1. Percer 4 petit trous de 1mm l'un contre l'autre.
2. Découper au cutteur entre les trous et l'élargir pour pouvoir faire y passer la lame de scie sauteuse.
3. Découper la trappe

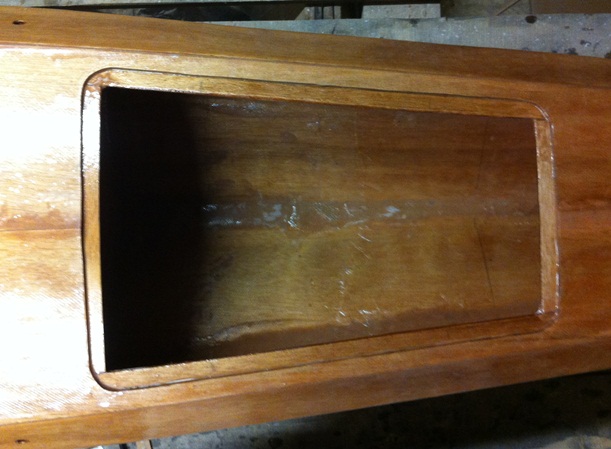

Une fois que les trappes ont été découpées, les liaisons internes pont/coque sont renforcées avec un joint congé ainsi que celle de la cloison avant avec le pont (trop loin pour le faire en passant pas l'hiloire).

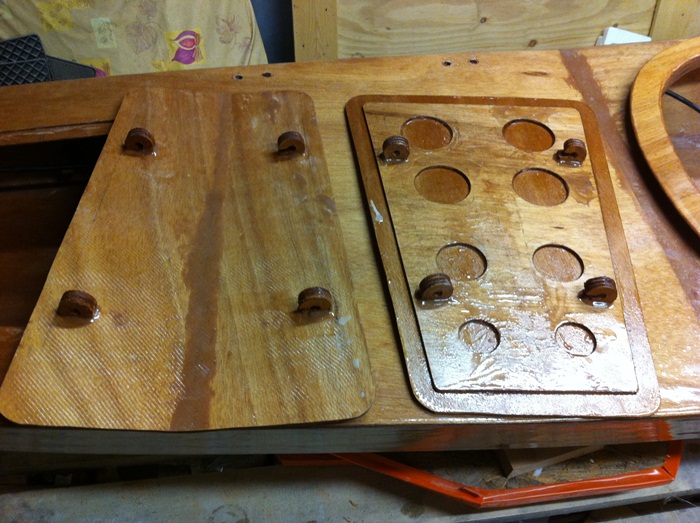

Le couvercle de la trappe arrière à été renforcé avec une deuxième plaque de CP. Cela n'ai pas nécessaire pour celle avant, qui est rigidifiée par son joint congé central.

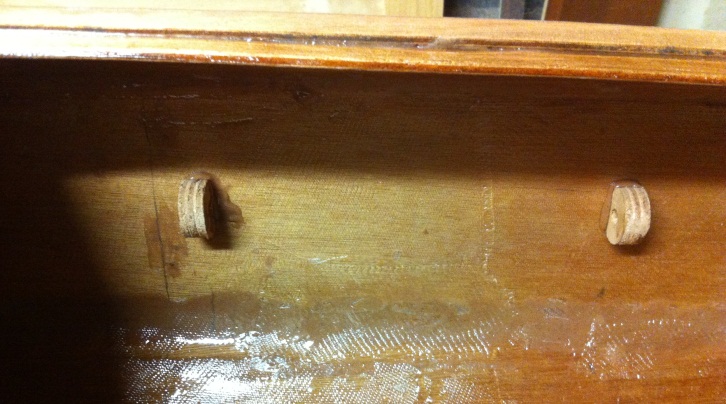

Les fixations sont collés.
Retour haut de page
_Le siège
J'ai choisi d'utiliser un sège de descente, acheté chez "Passion Nature"
Ce siège n'est pas très large, il peut convenir à une personne ayant un tour de taille de 42 max.
J'ai réduit la hauteur du dossier et ajouter deux plaques de maintient du siège au fond de la coque.

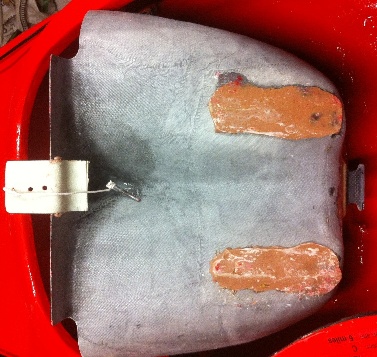

Au fond du kayak, j'ai collé deux plaques,
_ L'une sous le siège pour que celui-ci repose à, plat. Un sandow y est fixé, il maintiendra l'arrière du dossier.
_ L'autre à sous l'avant du siège, est percé de deux trous, qui permettent de régler sa position.
